熱導式流量開關(防爆型)NK-600XE型

NK-600XE型熱導式流量開關原理，結構

NK-600XE系列熱導式流量開關基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢、銹垢等污垢附著，抗污能力更強，工作更穩定。

NK-600XE型熱導式流量開關特點

獨有錐形探頭設計，能有效防止介質中纏繞物的纏繞。全防水殼

體設計，獨有防水調節旋鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar指示燈直接顯示流量，可選繼電器模似量輸出或模似開關量一體化輸出。

NK-600XE系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件，免維護，安裝方便，一種型號是用于多種管徑要求，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能;介質流動，降低/提高流速;介質存在/不存在;介質流動/靜止:監控管道內流體流速大小、斷流監測或防止泵的空轉。被廣泛應用于石油化工、電力、治金、鋼廠、造紙、食口品加工、水處理、電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。

NK-600XE型熱導式流量開關技術參數：

設定范圍: 1…150cm/s(水)，3…300cm/s(油)，

20…2000(空氣)

信號輸出: PNP、NPN、繼電器常開+常閉(SPDT)

供電: 24V±20%DC°

接通電源: 最大400mA(PNP或NPN型)

最大1A48VAC/DC(繼電器型)

空載電流: 最大80mA

流量指示: LED排(6個)

設定方式: 電位計設定

耐壓范圍: 100bar

介質溫度變化:≤4℃/s

響應時間: 1…13s，典型值2s

初始化時間: 約8s

電氣保護: 反相，短路，過載保護

防爆等級: ExdII CT6

防護等級: IP67

介質溫度: -20…100℃

環境溫度: -20…80℃

儲存溫度: -20…100℃

接線方式: M12接插件

材質: 探頭:不銹鋼外殼:不銹鋼

重復精度: ±2%

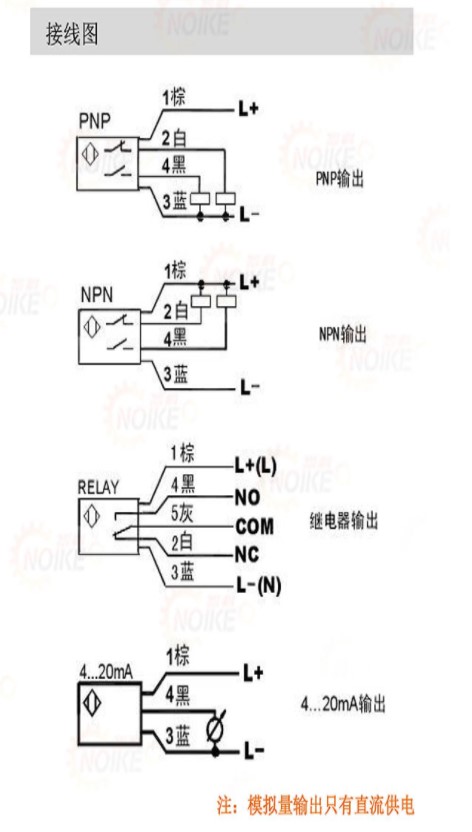

NK-600XE型熱導式流量開關接線圖

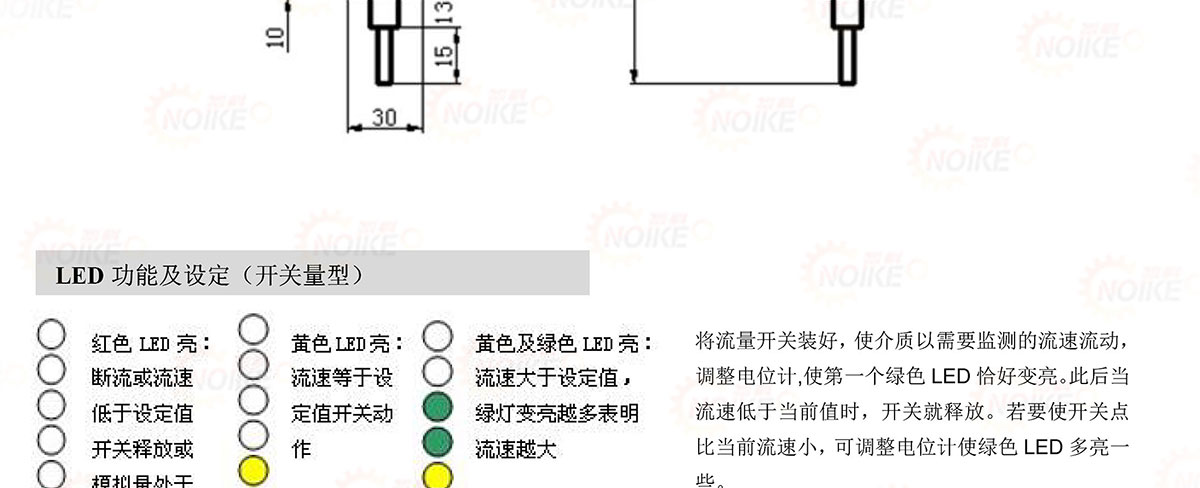

NK-600XE型熱導式流量開關尺寸圖

NK-600XE型熱導式流量開關工作原理
