橢圓齒輪流量計說明書

什么是橢圓齒輪流量計

　　橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和，橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。

　　它具有量程范圍大、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點，是容積式流量計的代表產品。

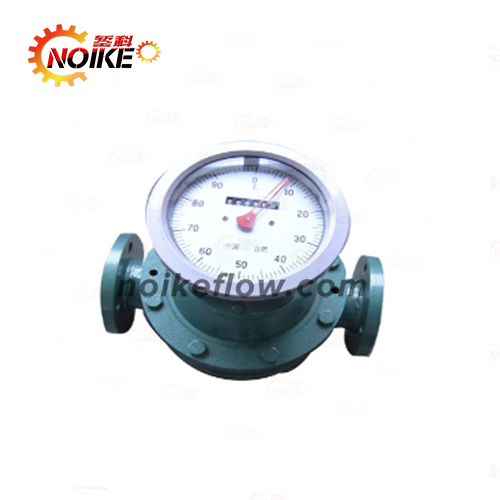

　　LC系列橢圓齒輪流量計，裝有現場指針顯示、字輪累計計數裝置，可以直接顯示流經管道內的液體累積流量。特別適用于成品油品介質的計量。廣泛用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的無腐蝕介質的流量計量。

產品原理結構

　　橢圓齒輪流量計由流量變送器和計數機構組成。變送器的主要部分是由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器和電脈沖發信器等部件。

　　計量室內主要有一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經初月形空腔計量后送到出口處，每轉流過的液體量是圖中新月腔的四倍，由密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，通過指針顯示和字輪累積，即可知道通過管道中的液體總量。在計數機構中還可安裝脈沖發信器即成了帶發信的橢圓齒輪流量計，與本公司電顯示儀表配套，可以實現遠傳(定量、累積、瞬時等功能)自動。

橢圓齒輪流量計的優點

1. 　　◆ 口徑從 10~250mm;
2. 　　◆ 外殼材質有多種供選擇：鋁、不銹鋼及中高壓不銹鋼、PPS、青銅等;
3. 　　◆ 軸承材質有多種供選擇：陶瓷、青銅、哈氏合金、碳化物、PPS、不銹鋼等;
4. 　　◆ 軸的材質：316 不銹鋼;
5. 　　◆ O 形環的材質有 VITON、氟橡膠、不銹鋼、特氟隆供選擇;
6. 　　◆ 量程比 10：1,最大可達 50：1;
7. 　　◆ 精度為±0.2%和±0.5%兩種，重復性±0.03%;
8. 　　◆ 安裝時直管段要求：5D+3D，需加裝過濾器;
9. 　　◆ 粘度最高可達 1,000 000CP;
10. 　　◆ 壓力等級最高可達 640bar;
11. 　　◆ 耐溫等級最高可達-10~450℃;(保溫夾套型)
12. 　　◆可根據客戶要求訂制特殊流量計
13. 　　◆電子表頭可提供 4-20MA 輸出，脈沖輸出、485 通讀協議、HART 協議。

誤差計算及調整

　　7.1 流量計的基本誤差，由各檢定流量點的各次測得值分別按下式計算：(容積法)

　　E=(Vmmdash;V)/ V×100%

　　Emdash;mdash;流量計誤差(一般指累積誤差)取二位有效數字。

　　Vmmdash;mdash;流量計測得值(即示值)

　　Vmdash;mdash;經修正后，流量標準裝置測得值(即實際值)

　　由基本誤差計算公式，當Vmgt;V時，流量計基本誤差為”+”值，表示流量計走快了。

　　為了使流量計誤差在基本誤差限之內，往往需要進行誤差調整。即通過更換裝在計數器內的一對調節齒輪(調整牙)來改變機械傳動速比，從而使流量計的示值得以調整。

　　誤差調整不能改變流量計的流量特性，僅使其特性曲線人為地處于新的坐標系中。

　　一般來說，在規定的(或?qū)嶋H使用的)流量范圍內，其大與小流量檢定點的基本誤差范圍不大于規定精度的基本誤差限，均可通過誤差調整使其流量計基本誤差合格。

　　已使用過的流量計，一般先用原有的調節齒輪進行誤差檢定，然后根據具體的誤差情況再進行誤差調整。

橢圓齒輪流量計誤差調整方法(誤差調整表使用說明)

　　1.設計時的標準雙層齒輪是38/35，在檢驗時若發現流量計走快了，即出現(+)誤差，如+1.02～+0.3時，應將雙層齒輪38/35調換成41/38，這時誤差曲線原點便由38/35齒輪對應的零位，上移到41/38齒輪對應得+0.63的位置(參看表)，這樣誤差曲線便處于新的坐標系中，而流量計的誤差被調整在+0.39～-0.33的范圍內，便達到合格要求(見圖一)。

　　2、流量計在使用中，由于工作條件不同和變化，誤差往往會變化，可能超差，只要誤差范圍不超過1%，一般均可調到合格，例如儀表誤差下降至-0.7～+0.2，而需要調換雙層齒輪時，首先應看雙層齒輪是多少齒的，若是41/38齒輪時，則應將該齒輪相對應的誤差+0.63作為零位(即坐標原點)，這時應將41/38齒輪調換成40/37雙層齒輪，這時誤差曲線原點便由41/38齒輪對應的零位，下移到40/37齒輪+0.43的位置，這樣誤差曲線便處于新的坐標系中。

安裝使用：

1. 　　1、安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。
2. 　　2、應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
3. 　　3、流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
4. 　　4、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。
5. 　　5、橢圓齒輪流量計在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180deg;或90deg;
6. 　　6、嚴禁用水測試流量計。
7. 　　7、啟動或停止時，啟閉閥門應緩慢，防止突然沖擊，并應防止倒流。
8. 　　8、進行檢修時，不得將后蓋拆卸，以免重裝時產生精度變化而影響以便準確度。
