漲知識：一分鐘帶你認識轉子流量計

時間：2019-11-09 12:11:03 點擊：0 次

轉子流量計是一種可變面積流量計，用于高速測量低粘度流體的流量。可變面積流量計是流體必須通過節流孔的一種流量計，節流孔的面積隨流量的增加而增加。

原理：

它根據流體施加的重力和重力施加的上推力原理工作。液流代替了放置在液流中的浮子。流速與迫使浮子向上或向下并改變面積而產生的面積有關。

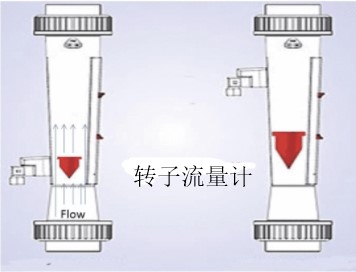

轉子流量計的工作和構造：

轉子流量計由錐形測量管和浮子組成。這種布置產生用于浮子的電阻值（電阻系數），這取決于其在測量管中的位置。

浮子放置在錐形管內。透明玻璃錐形管標有刻度，該刻度代表流量的度量。浮子由可以漂浮在流體上的各種金屬構成。通過考慮流體密度來選擇浮子。
當流體進入錐形管時，一些流體直接撞擊浮子的底部。在此運動中，有兩個力作用在浮子上，重力朝下，而流體則朝上。由于有上沖作用，浮子會上升，直到上沖作用和重力相等。在氣流的力和浮子的重量之間達到平衡。浮子將自身垂直放置在測量管內，以使電阻值平衡。垂直位置將指向刻度，浮子移動的距離將是流量的函數。
