分體式電磁流量計是電磁流量計是根據電磁感應原理來的一款產品，因為廣泛適用于沙水漿，煤粉，漿，污水，木漿，化學藥品，大型管道中除蒸餾水以外的水，熱流體，特別是食品加工行業中的高粘度流體，低溫流體可以通過分體式電磁流量計計量等處境和場景而被廣泛使用。

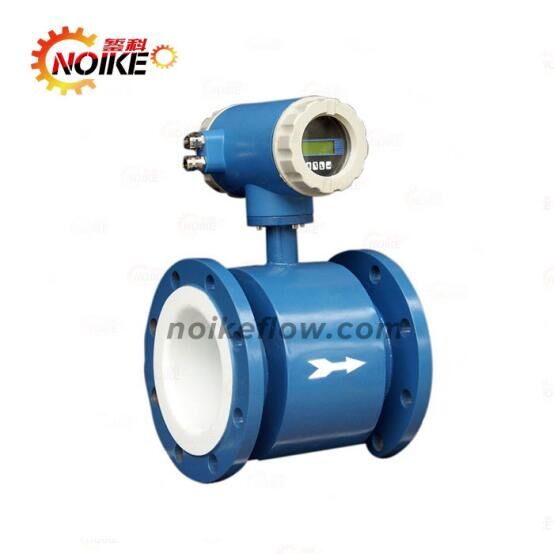

分體式電磁流量計
在實際情況下，我么應該如何進行接線呢？下面，我們一起來看下。分體電磁流量計的接線分為兩部分，內部接線和外部接線。注意區分內部接線和外部接線。內部布線：內部布線通常為5線，傳感器連接到轉換放大器。XY，ACB，即兩個電磁線圈，XY，電極布線ACB，兩個用于電極布線AB，一個用于接地C。外部接線：外部接線通常是電源端子。第二條線，信號輸出線：六條，通常是兩條4-20MA輸出線，兩條RS232通訊線，兩條RS485通訊線。殼體上還有一根接地端子線。
分體式電磁流量計內部接線通常為5線，傳感器與轉換放大器之間的連接。XY，ACB，即兩個電磁線圈，XY，電極布線ACB，兩個用于電極布線AB，一個用于接地C。外部布線通常是電源接入端子。第二條線，信號輸出線：六條，通常是兩條4-20MA輸出線，兩條RS232通訊線，兩條RS485通訊線。槍管上還有一條接地端子線。購買產品時，通常無需打開蓋子并遵循外部接線說明。但是，如果管道的導電性不佳，則應正確接地，以免流量失準或漂移。以上是簡單的接線簡述，具體如何操作還請結合說明書上標注的具體位置以及具體產品類型具體使用。如果疑問，請聯系當地經銷商，切勿自行接線。
今天我們的這個分體式電磁流量計是怎么接線的，接線圖以及方法就到這里結束了，如果說還有問題的話，我們歡迎您隨時聯系咨詢我們，我們收到信息之后會盡快回復你的呢。
