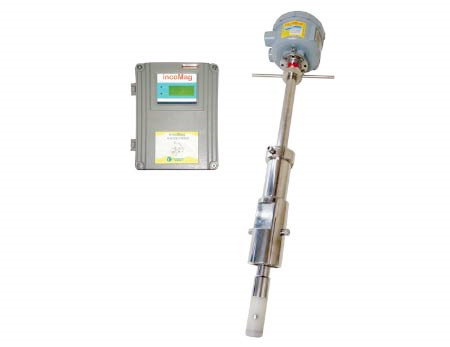

耐腐蝕插入式電磁流量計

耐腐蝕插入式電磁流量計

耐腐蝕插入式電磁流量計特點

1、耐腐蝕插入式電磁流量計內無活動部件，結構簡單，工作可靠。

2、插入式結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。

3、測量精度不受被測介質的溫度、壓力、密度、粘度、電導率(只要電導率大于 5micro;s/cm)等物理參數變化的影響。

4、傳感器幾乎無壓力損失，功率損耗極低。

5、較一般電磁流量計的制造成本和安裝費用低。特別適于大中徑管道流量測量。

6、采用好的的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。

7、流量測量范圍大。被測量管道內的滿量程流速可以 1m/s 至 10m/s 任意設定，輸出信號與流量呈線性關系。

8、流量計不僅有 0~10mA◆DC 或 4~20mA◆DC 標準電流輸出，同時還 1~5kHz 頻率輸出。

耐腐蝕插入式電磁流量計原理

用一個長桿將一個小的電磁流量傳感器插入到被測量管道中規定的位置，導電流體垂直流過傳感器的工作磁場時(轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中便產生工作磁場)，相當于導體在磁場中作切割磁力線運動。根據法拉第電磁感應定律可知，在導體的兩端產生感應電動勢。此感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度 B、兩極間距離 L 和流體的平均流速呈正比。

即E=Bmiddot;Lmiddot;V(伏)

式中：Emdash;mdash;感應電動勢， 伏;

Bmdash;mdash;磁場強度，特斯拉;

Lmdash;mdash;兩電極間距離，米;

Vmdash;mdash;流過電磁流速傳感器的流速(亦即代表被測管道規定插入點的質點流速)，米/秒

Kmdash;mdash;系數。
