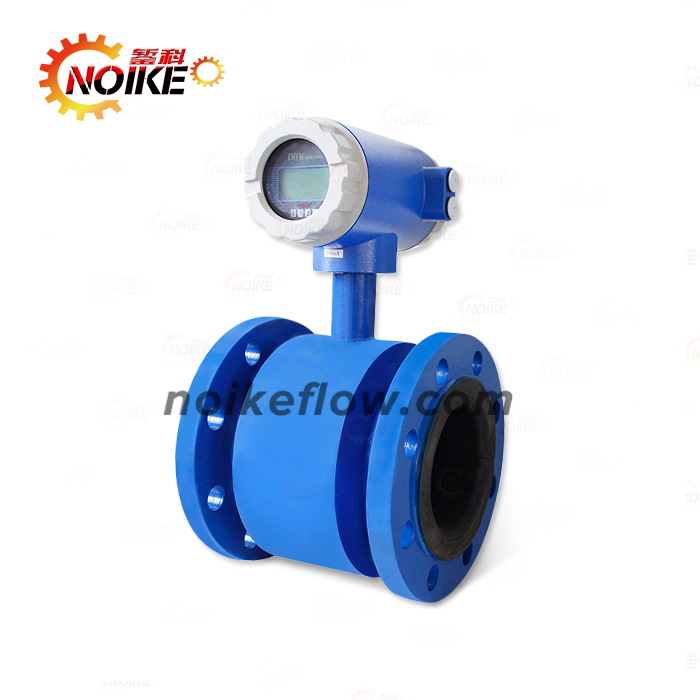

智能電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
產品特點：
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響;
2、測量管內無阻礙流動部件，無壓損，直管段要求較低;
3、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇;
4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1;
5、轉換器可與傳感器組成一體型或分離型;
6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠;
7、電磁流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量;可顯示.莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART;
8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能;
智能電磁流量計參考流量范圍
口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
phi;15 | 0.06~6.36 | phi;450 | 57.23～5722.65 |
phi;20 | 0.11～11.3 | phi;500 | 70.65～7065.00 |
phi;25 | 0.18～17.66 | phi;600 | 101.74～10173.6 |
phi;40 | 0.45～45.22 | phi;700 | 138.47～13847.4 |
phi;50 | 0.71～70.65 | phi;800 | 180.86～18086.4 |
phi;65 | 1.19～119.4 | phi;900 | 228.91～22890.6 |
phi;80 | 1.81～180.86 | phi;1000 | 406.94～40694.4 |
phi;100 | 2.83～282.60 | phi;1200 | 553.90～55389.6 |
phi;150 | 6.36～635.85 | phi;1600 | 723.46～72345.6 |
phi;200 | 11.3～1130.4 | phi;1800 | 915.62～91562.4 |
phi;250 | 17.66～176.25. | phi;2000 | 1130.4～113040.00 |
phi;300 | 25.43～2543.40 | phi;2200 | 1367.78～136778.4 |
phi;350 | 34.62～3461.85 | phi;2400 | 1627.78～162777.6 |
phi;400 | 45.22～4521.6 | phi;2600 | 1910.38～191037.6 |
智能電磁流量計選型表
型號 | 口徑 | ||||||||
WSC100 | 15~2600 | ||||||||
代號 | 安裝形式 | ||||||||
Y | 一體式 | ||||||||
F | 分體式 | ||||||||
代號 | 轉換器型號 | ||||||||
ZA | 圓形 | ||||||||
ZB | 方形 | ||||||||
代號 | 輸出信號 | ||||||||
I.4 | 4~20mA | ||||||||
f | 頻率 1KHz | ||||||||
Rs | 串行通訊（485） | ||||||||
C | 控制輸出 | ||||||||
代號 | 防爆要求 | ||||||||
N | 無防爆 | ||||||||
EX | 防爆（僅適用于分體式） | ||||||||
代號 | 介質溫度 | ||||||||
T1 | ≤65℃ | ||||||||
T2 | ≤120℃ | ||||||||
T3 | ≤180℃(僅適用于分體式） | ||||||||
代號 | 內襯材質 | ||||||||
NE | 氯丁橡膠（≤65℃） | ||||||||
PTFE | 聚四氟乙烯（≤189℃） | ||||||||
PVC | 聚氯乙烯（≤70℃） | ||||||||
代號 | 電極材質 | ||||||||
316L | 不銹鋼 | ||||||||
HC | 哈氏合金C | ||||||||
HB | 哈氏合金B(yǎng) | ||||||||
Ti | 鈦 | ||||||||
Ta | 鉭 | ||||||||
注：此內容僅供參考，選購時請咨詢工作人員詳詢。
不同電磁流量計參數略有差異，使用時請務必查看說明書。
