渦輪流量計安裝要求
時間：2019-09-10 01:09:15
點擊：0 次
渦輪流量計的典型制造商規格要求直管長度為上游管道直徑10-15，下游管道直徑5。其他直管建議包括：
20個管道直徑，用于90度彎頭，三通，過濾器，過濾器或熱電偶套管;
25個管道直徑用于部分打開的閥門;
和兩個彎頭在不同平面內或如果流動是螺旋形的50個管道直徑。

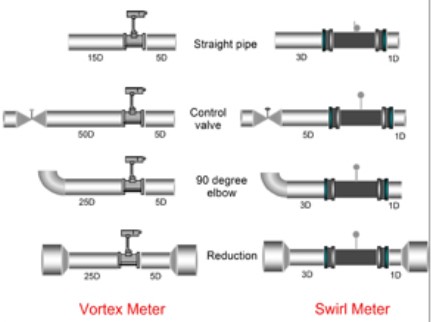

渦街和旋流儀的流量計管道要求
針對各種配置的渦流和渦流流量計的直管直徑建議。
通常，渦輪流量計需要在流量計的上游安裝矯直葉片和沖洗過濾器或過濾器。矯直葉片可以減少直管的長度，否則需要。過濾器和過濾器消除了流體中夾帶的固體，否則會損壞渦輪機轉子。
由于安裝在管道中的閥門可能會導致嚴重錯誤，因此請使用在儀表運行期間完全打開的全通徑截止閥。僅在儀表的下游側安裝控制閥。
上游突然的壓降可導致渦輪流量計內的閃爍或氣蝕。閃爍導致儀表讀數高，而氣穴導致轉子損壞。
下游壓力必須等于蒸汽壓力的1.25倍加上壓降的兩倍。少量空氣夾帶（lt;100 mg / l）也會使儀表讀數高，而大量空氣會破壞轉子。對于流量的突然下降，由于轉子中存儲的慣性，渦輪流量計可能讀數高。
以上即是”渦輪流量計對管道的要求”的相關內容了，感興趣的小伙伴可以在本網站搜索其他流量計產品對于管道的要求哦。如果有選購意向的或者是有任何疑問的小伙伴也請直接聯系鏨科工作人員詳詢。
