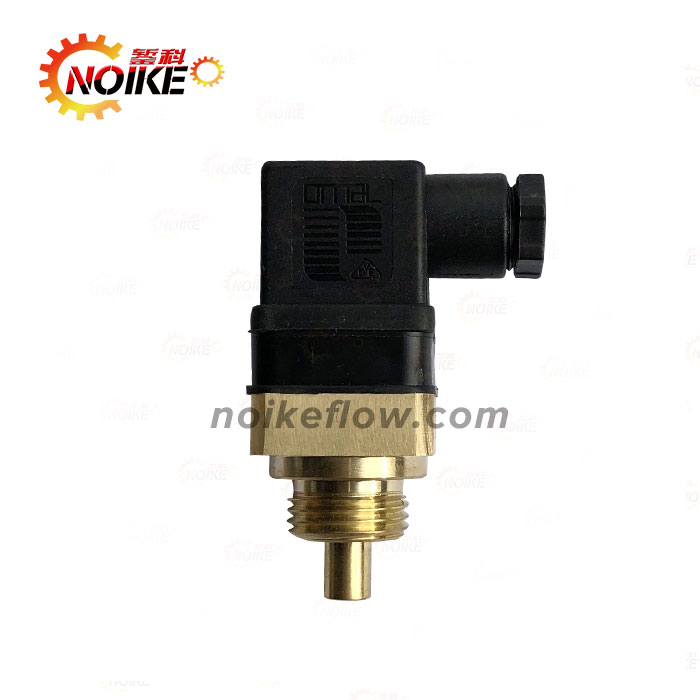

機械式溫度開關NC20系列
原理，結構
NC20系列采用雙金屬片原理，當溫度達到設定值時，繞制成環性彎曲狀的雙金屬片的端受熱膨脹觸發內置機械裝置，開關動作。
特點
NC20與介質接觸部分全部采用黃銅材料，接口螺紋有G1/2，G1/4，M20X1.5三種可供選擇，溫度范文：30℃........120℃
應用
NC20系列溫度開關可滿足液壓，潤滑，傳統系通中對于溫度控制的不同要求，用于檢測溫度是否超過最高限或最低限。
技術參數
△測量范:固定開關點30℃.......120℃

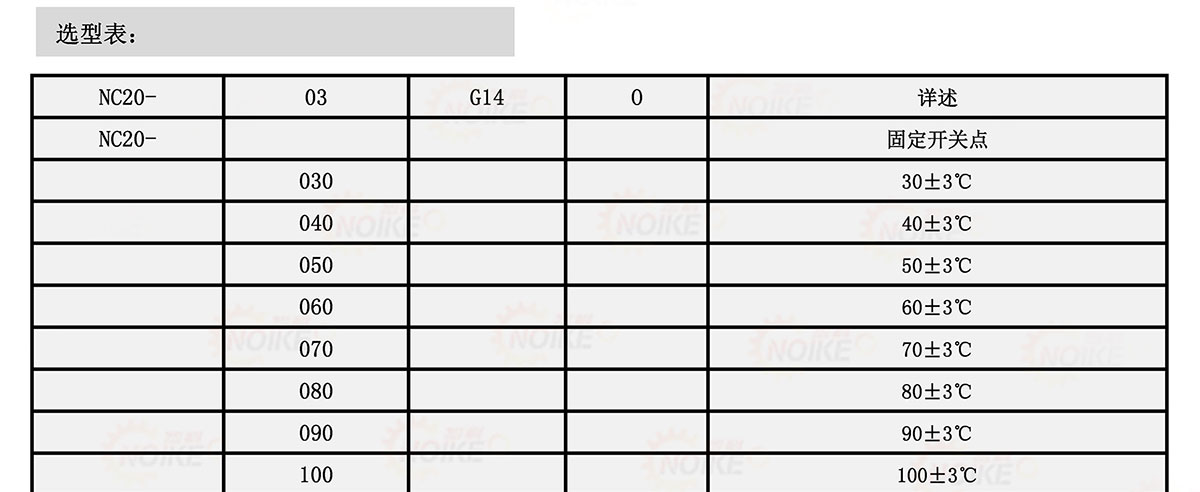

(詳見選型表)
△最大壓力:10bar
△介質溫度：最大135℃
△輸出:常開/常閉可選觸點鍍銀
△觸點容量:容量16A......220VAC
固定退帶:最大15℃＜80℃
△防護等級:IP65
△額定電壓:6～24V

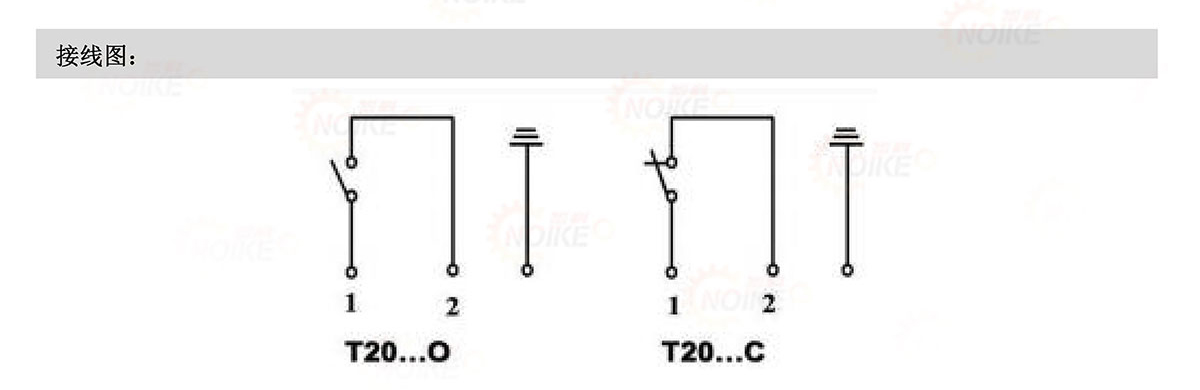

△接線方式：端子接線
△觸液部分材料:黃銅
△外殼材料:黑色BNR
△試驗介質:高溫導熱油。將溫度開關六角方的下
端面浸沒在試驗介質中接通工作電流并至少保溫3min

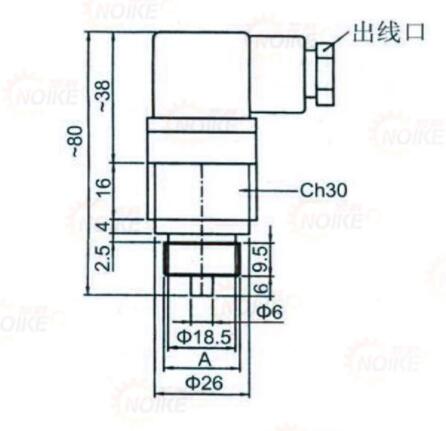

尺寸圖
1.收到產品后，請檢查包裝及外形是否完好，并核對型號和規格是否與您選購的產品相符。
2.通電之前請務必檢查供電電壓是否正確，連線是否正確。因?yàn)檫B續錯誤導致的產品燒壞或負載產品損壞，公司不保修。請勿帶電安裝!
3.在安裝過程中，使用六角扳手，不得強力安裝或者拆卸。否則容易損壞螺紋和殼體。
