實際場景中常見的超聲波傳感器安裝支架有哪些？介紹1
時間：2019-10-16 03:10:45
點擊：0 次
超聲波流量計是通常用于測量明渠流量，特別是用于測量水槽的儀器設備之一。超聲波流量計通常價格低廉，堅固耐用，并提供合理的精度水平（對于揚程變化小于1.0英寸，+ /-0.02英寸）。
超聲波流量計如何操作
超聲波傳感器從傳感器的面部產生聲音脈沖。然后，他們測量回聲返回的時間-補償聲速隨溫度的變化。產生脈沖的頻率因應用程序和流量計制造商而異[40 kHz（ISCO 4210），50 kHz（ISCO Signature和Hach / Sigma 950），75 kHz（Hach sc200），125 kHz（Pulsar dB3）]。
超聲波傳感器懸掛在它們正在測量的流上方-它沒有浸入或接觸流。由于它們是非接觸式的，因此不受流中化學物質，油脂，懸浮固體或淤泥的影響。此外，它們不需要定期維護來清潔它們。
安裝支架樣式
當前市場上有四種與水槽一起使用的超聲波傳感器安裝支架：
固定位置
固定位置（中央安裝）
垂直可調（中心安裝）
兩位置可調
固定位置
固定高度/長度的支架是通過將兩根不銹鋼管牢固地焊接在一起而形成的。支架固定在水槽的頂部/側面（在頂部法蘭或水槽周圍的混凝土上）。
不能對傳感器的高度進行任何調整。根據傳感器支架的設計，傳感器可能可以沿支架的水平??臂向下滑動一些。這些支架不可在現場調節。
固定設計的問題包括將傳感器安裝在靠近水槽側壁的可能性以及缺乏調整以適應不同的傳感器光束角度或死區的問題。

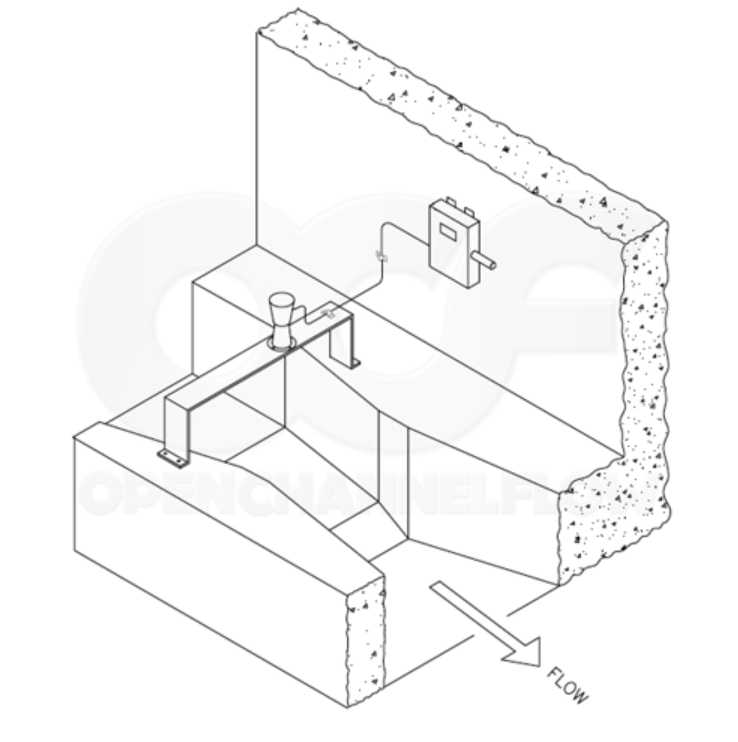

固定位置（中心安裝）
通常由承包商和超聲波流量計制造商提供的固定位置（中心安裝）支架將傳感器放置在支柱框架上，該支柱框架安裝在水槽的兩側，以便傳感器跨過水槽并位于中心線下方。
在確保傳感器不會意外移位的同時，這種方法在安裝靈活性和傳感器維護方面的功能最少。要訪問傳感器，必須將整個水平撐桿松開，并將已拆卸的撐桿擺到不正確的位置（非常類似于下面的垂直可調（居中安裝）支架）。除了最初的制造之外，還無法輕松調整傳感器的高度以適應實際的現場條件。
垂直可調（中心安裝）
Plasti-Fab使用的垂直可調（居中安裝）支架（并由Virtual Polymer Compounds復制）試圖通過將支架安裝在煙道上一定角度的部分上來解決固定支架的問題。支架位于水槽的中心線下方，以避免沿著水槽的側壁發生任何潛在的湍流。
通過將傳感器支架向上/向下滑動安裝支架桿，可以垂直調節超聲波傳感器。通過繞垂直安裝支架桿旋轉傳感器支架，可以進行非常有限的水平調節。
在除了最小的水槽之外的所有水槽上，必須拆下并卸下??安裝支架的支撐角，以接近傳感器，如果必須維修傳感器或必須使用校準目標來校準流量計，則會使支架變得笨拙。
以上即是”實際場景中常見的超聲波傳感器安裝支架有哪些？介紹1” ，剩下的兩種位置的安裝，我們將在下一篇文章中為大家介紹。
